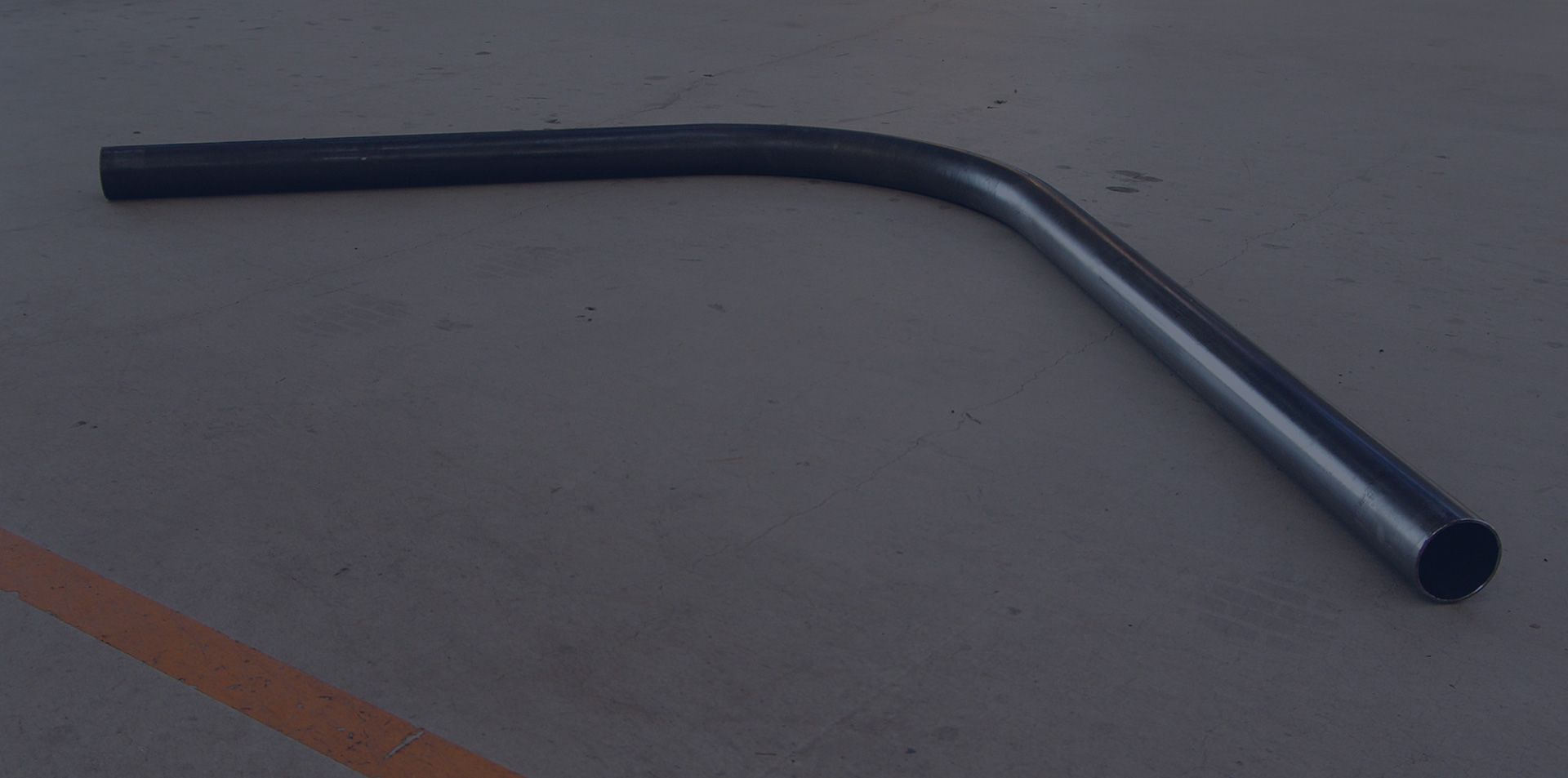

丸パイプ曲げRound pipe bending
丸パイプの型鋼曲げは、丸パイプを特定の形状に曲げる加工方法です。
大きな直径や厚い鋼材の場合、曲げ半径や曲げ角度の設計が難しくなります。
また、鋼材の硬度や内部応力によって曲げ時に割れや破損が起こる可能性があります。
丸パイプの型鋼曲げは、航空宇宙、自動車、エネルギー分野などさまざまな分野で使用され、
複雑な形状を持つ部品や構造物を作り出します。
丸パイプの型鋼曲げは、丸パイプを特定の形状に曲げる加工方法です。
大きな直径や厚い鋼材の場合、曲げ半径や曲げ角度の設計が難しくなります。
また、鋼材の硬度や内部応力によって曲げ時に割れや破損が起こる可能性があります。
丸パイプの型鋼曲げは、航空宇宙、自動車、エネルギー分野などさまざまな分野で使用され、
複雑な形状を持つ部品や構造物を作り出します。

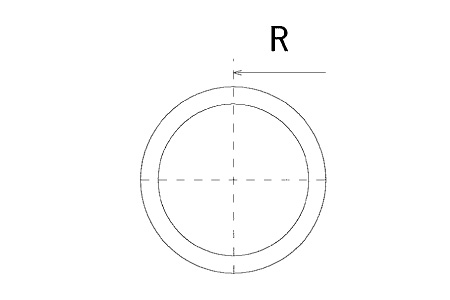

| A | B | 外径(mm) | 最小半径(R) | 端曲げ代 （両端） |
|---|---|---|---|---|
| 15 | 1/2 | 21.7 | 225 | 500 |
| 20 | 3/4 | 27.2 | 225 | 500 |
| 25 | 1 | 34.0 | 225 | 500 |
| 32 | 1 1/4 | 42.7 | 300 | 500 |
| 40 | 1/2 | 48.6 | 350 | 500 |
| 50 | 2 | 60.5 | 400 | 600 |
| 65 | 2 1/2 | 76.3 | 450 | 600 |
| 80 | 3 | 89.1 | 500 | 600 |
| 90 | 3 1/2 | 101.5 | 600 | 600 |
| 100 | 4 | 114.3 | 750 | 600 |
| 125 | 5 | 139.8 | 1,000 | 600 |
| 150 | 6 | 165.2 | 2,200 | 800 |
| 200 | 8 | 216.3 | 4,000 | 1,400 |

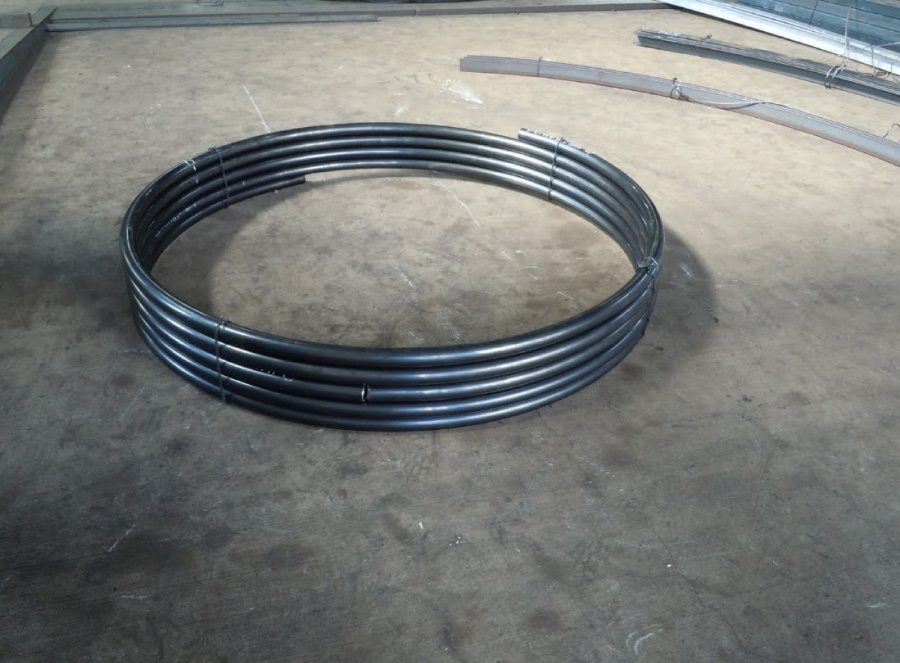

ＳＧＰ25Ａ(34φ×3.2ｔ）
芯1500φ
配管・階段の手摺りなど
SGP25A(ガス管）サイズをリング状に曲げ加工したものです。サイズはＳＧＰ15ＡからＳＧＰ200Ａまで加工が可能です。（他）ＳＴＫ400／スケジュール管/足場管などの加工も可能です。
※パイプの種類やサイズによって加工可能なＲは異なります。

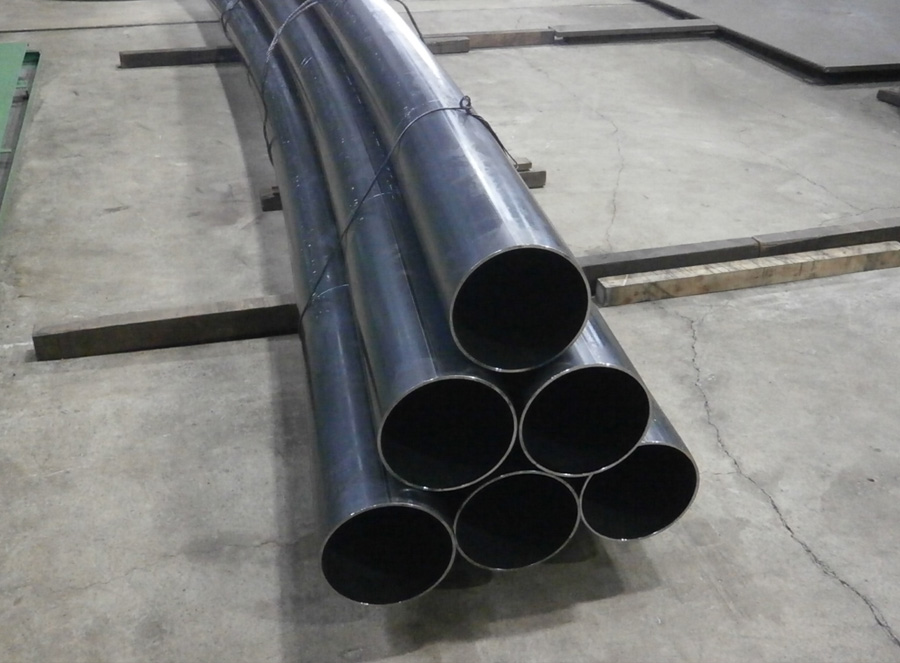

ＳＧＰ200Ａ(216.3φ×5.8ｔ)
芯21800Ｒ
天井の梁 など
ＳＧＰ200Ａ(216.3φ×5.8ｔ)サイズをＲ状に曲げ加工したものです。サイズはＳＧＰ15ＡからＳＧＰ200Ａまで加工が可能です。※パイプの種類やサイズによって加工可能なＲは異なります。

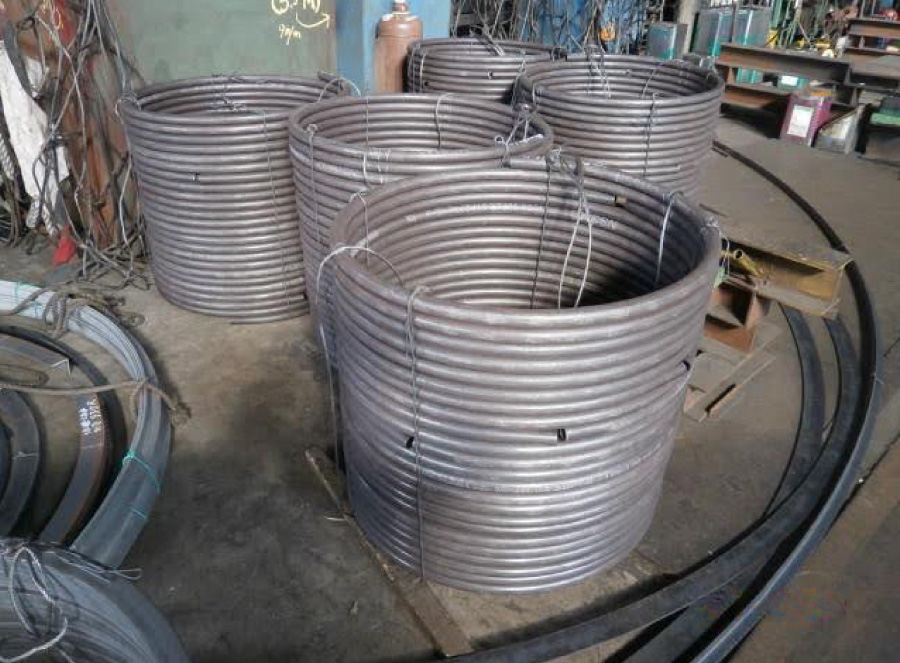

SGP20A
芯560φ
各種部材
定尺パイプをトグロ状に加工して納品します。トグロ巻きにすることで材料の歩留まりを落とさずに使用することができます。
お客様にて必要寸法に切断して使用されることが一般的です。

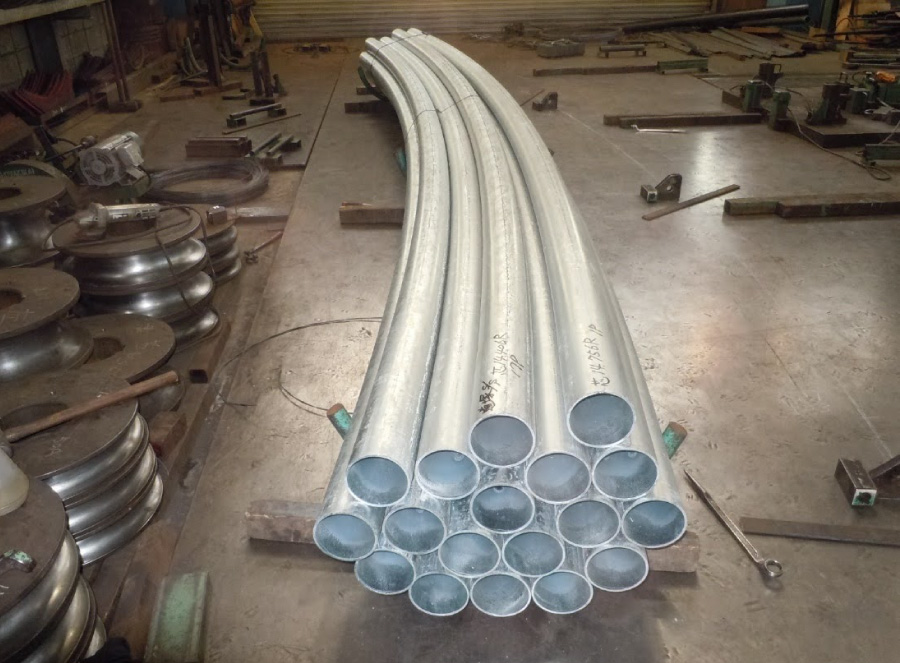

48.6φ×2.4t
芯14750R
建築足場の部材
建築足場の部材として使われるパイプの曲げ加工です。防錆のため、めっき鋼管が使用されています。
