H形鋼曲げH-section steel bending

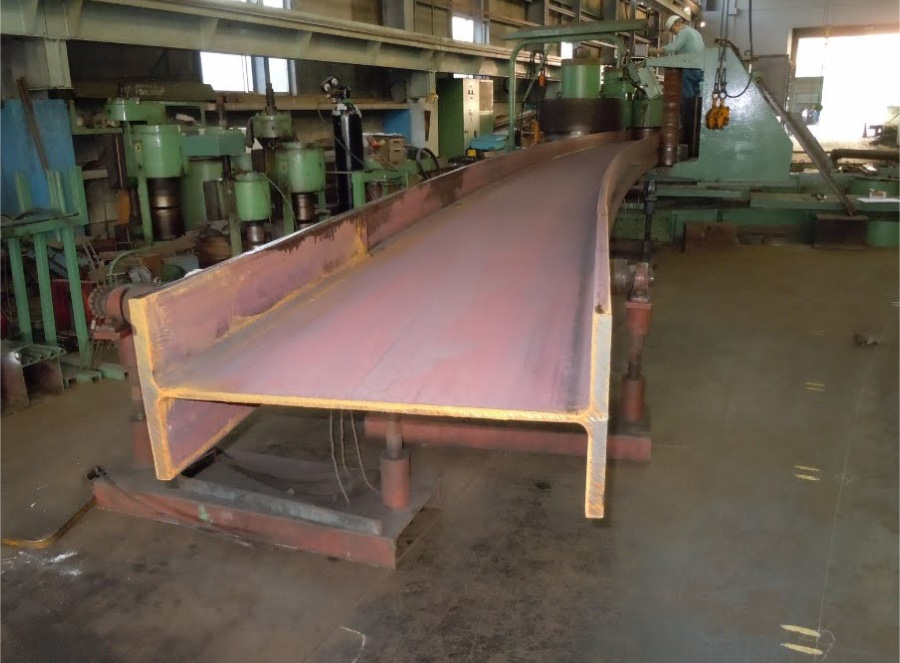

H型鋼曲げは、H字型の鋼材を特定の形状に曲げる加工方法です。
この加工は、厚さやサイズによって難易度が異なります。
精密な加工技術と適切な機械装置を用い、曲げ後の鋼材の形状と強度を確保します。
H型鋼曲げは、建築や構造物などで使用され、
強度や耐力を向上させ、さまざまな建築・建設現場で使用されています。

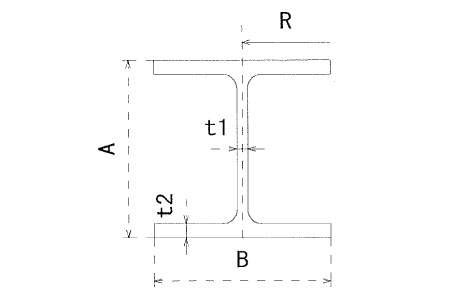

加工限界表 ~レール曲げ~

加工限界表 ~レール曲げ~
A B t1 t2 最小半径(R) 端曲げ代
(両端)
100 50 5 7 500 600
125 60 6 8 600 600
150 75 5 7 600 800
175 90 5 8 800 800
200 100 5.5 8 800 800
250 125 6 9 1,000 800
300 150 7 9 1,500 1,400
350 175 7 11 2,000 1,400
400 200 8 13 2,500 1,400
450 200 9 14 2,500 2,000
500 200 10 16 2,500 2,000
148 100 6 9 800 800
194 150 6 9 1,500 800
244 175 7 11 2,000 1,400
294 200 8 12 2,500 1,400
340 250 9 14 3,000 2,000
390 300 10 16 4,000 2,000
440 300 11 18 4,000 2,000
488 300 11 18 4,000 2,000
588 300 12 20 4,000 2,500
100 100 6 8 800 800
125 125 6.5 9 1,200 800
150 150 7 10 1,500 800
175 175 7.5 11 2,000 1,400
200 200 8 12 2,500 1,400
250 250 9 14 3,000 2,000
300 300 10 15 3,500 2,000

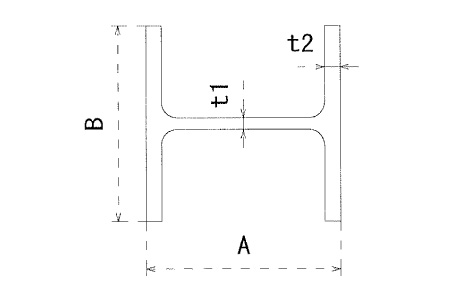

加工限界表 ~コバ曲げ~

加工限界表 ~コバ曲げ~
A B t1 t2 最小半径(R) 端曲げ代
(両端)
100 50 5 7 1,000 800
125 60 6 8 1,500 1,400
150 75 5 7 1,500 1,400
175 90 5 8 2,800 1,400
200 100 5.5 8 3,000 1,400
250 125 6 9 5,000 1,400
300 150 7 9 6,000 2,500
350 175 7 11 10,000 2,500
400 200 8 13 10,000 2,500
450 200 9 14 12,000 2,500
500 200 10 16 13,000 2,500
148 100 6 9 1,500 1,400
194 150 6 9 3,000 1,400
244 175 7 11 5,000 2,000
294 200 8 12 8,000 2,000
340 250 9 14 10,000 2,500
390 300 10 16 15,000 2,500
440 300 11 18 17,000 2,500
488 300 11 18 18,000 2,800
588 300 12 20 20,000 2,800
100 100 6 8 900 1,400
125 125 6.5 9 1,500 1,400
150 150 7 10 2,000 1,400
175 175 7.5 11 3,000 1,400
200 200 8 12 3,500 2,000
250 250 9 14 5,500 2,500
300 300 10 15 6,000 2,500

コバ曲(アーチ型)

コバ曲(アーチ型)
サイズ

H-588×300×12/20

外R30424

製品用途

公共施設や体育館などの天井

[ 加工の特徴 ]

H-588×300×12/20をコバ曲(アーチ状)に曲げ加工したものです。


【加工可能サイズ】

H-100×50×5/7からH-500×200×10/16

H-148×100×6/9からH-588×300×12/20

H-100×100×6/8からH-400×400×13/21
