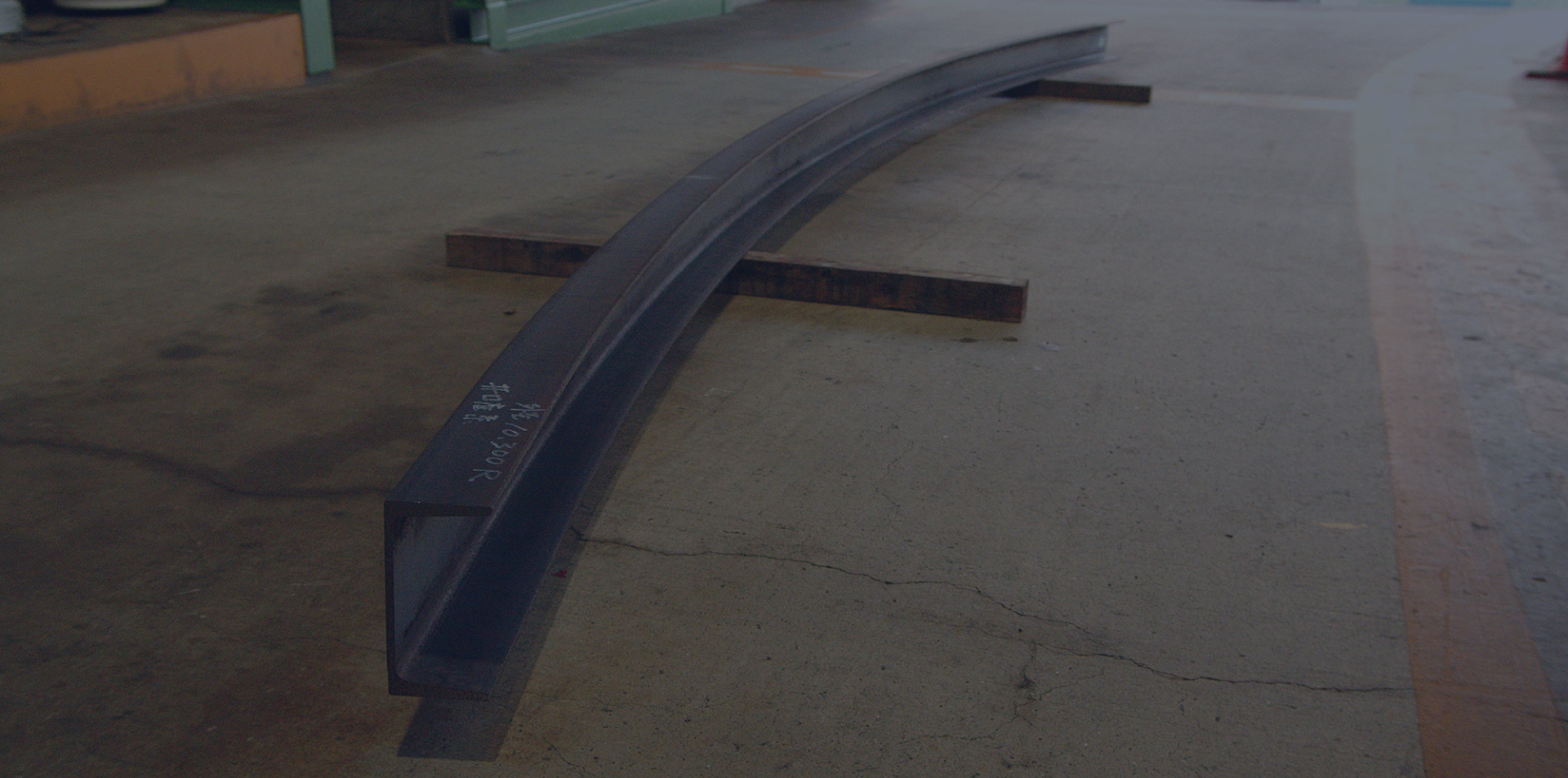

チャンネル曲げChannel bending

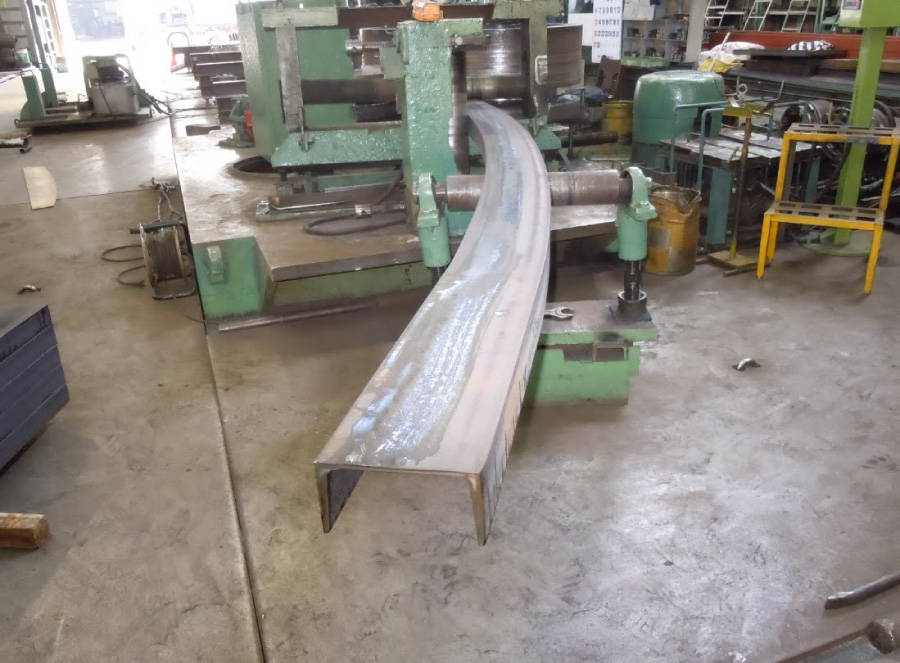

チャンネルの型鋼曲げは、U字型のチェンネル材を特定の形に曲げる加工方法です。
チャンネル曲げは、曲げる形状によって難易度が異なります。
曲げ角度や曲げ半径が小さい場合には、鋼材の曲げ性能や剛性による制約があり、加工の難しさが増します。
また、厚い鋼材の場合には、材料の硬度や内部応力により、曲げ中に割れや破損のリスクがあります。
チャンネルの型鋼曲げは、建築や構造物の製作において利用されています。

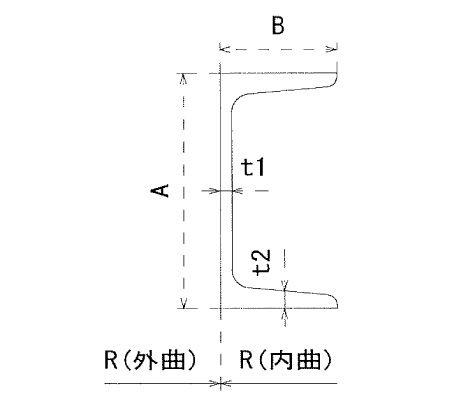

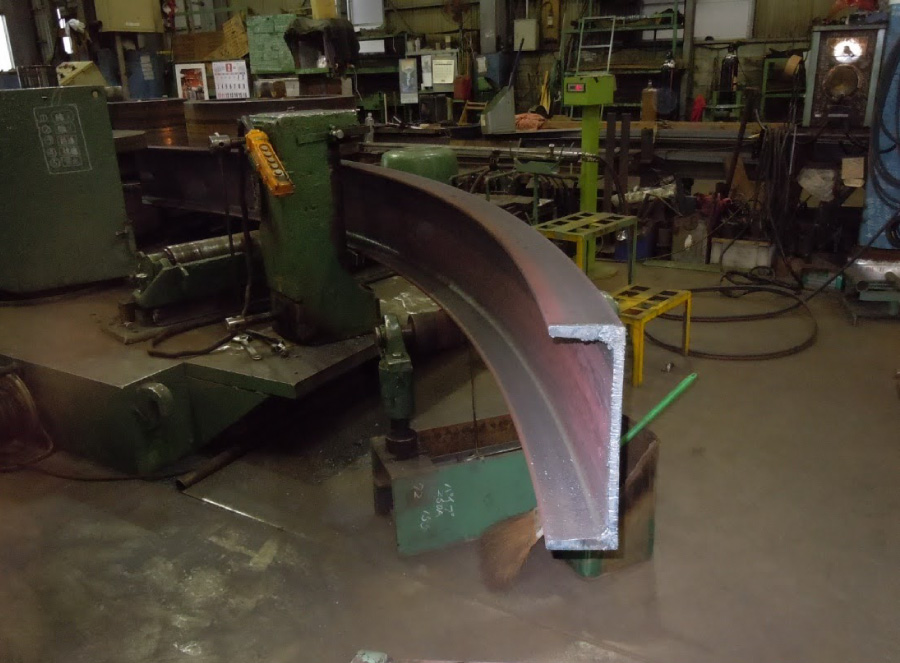

加工限界表～外曲／内曲～

A	B	t	内曲最小半径(R)	外曲最小半径(R)	端曲げ代（両端）
75	40	5	400	300	600
100	50	5	500	400	600
125	65	6	600	500	600
150	75	6.5	800	700	800
150	75	9	800	700	800
180	75	7	900	800	800
200	80	7.5	1000	900	800
200	90	8	1100	1000	800
250	90	9	1100	1000	800
250	90	11	1200	1100	800
300	90	9	1600	1500	1400
300	90	12	1800	1500	1400
380	100	10.5	1900	1800	1400
380	100	13	2000	1900	1400

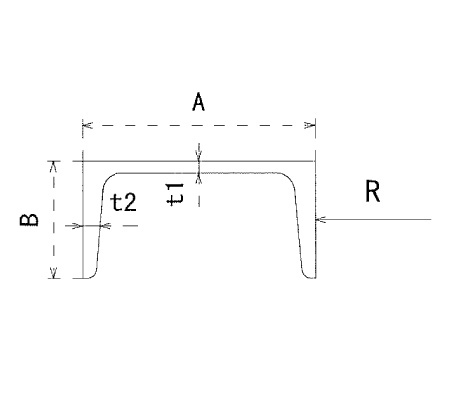

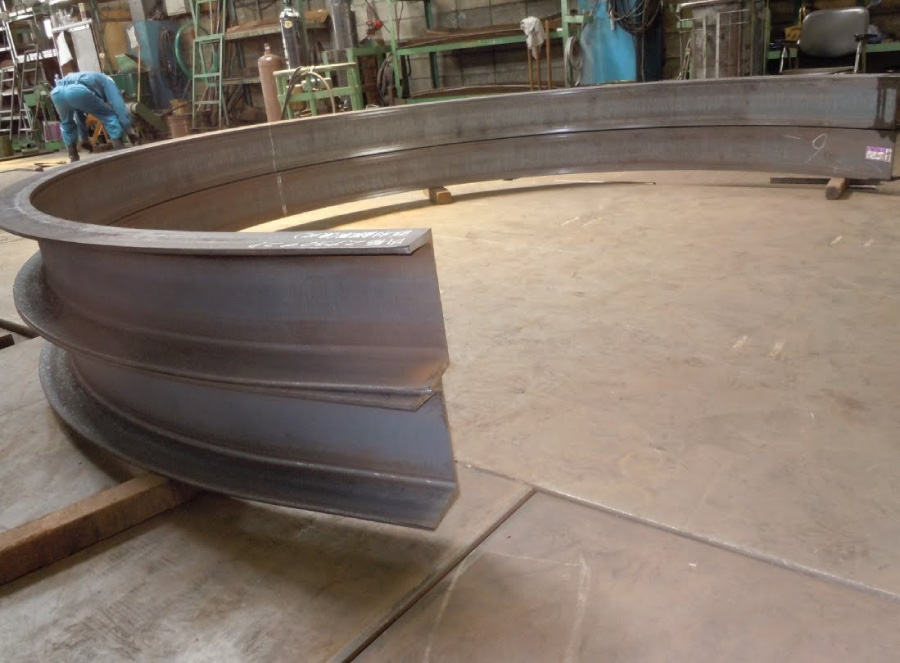

加工限界表～コバ曲～

A	B	t	最小半径(R)	端曲げ代（両端）
75	40	5	1000	800
100	50	5	1500	800
125	65	6	3000	1400
150	75	6.5	4000	1400
150	75	9	4000	1400
180	75	7	4500	1400
200	80	7.5	5000	2000
200	90	8	5000	2000
250	90	9	10000	2000
250	90	11	10000	2000
300	90	9	15000	2000
300	90	12	※	2000
380	100	10.5		2000
380	100	13		2000
